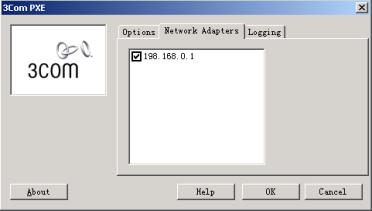

图 绑定网卡

单击“确定”按钮，结束BXP的TFTP的设置。

4．配置 BXP IO 服务

在服务器上，建立一个用来存放所有的虚拟磁盘映象文件的文件夹，例如：D:\VLD，请确定此文件夹所在的磁盘有足够的硬盘空间。单击“开始”菜单→选择“程序”→ Venturcom BXP→ “BXP IO Service Preferences”，出现“BXP IO Service Preferences”对话框，单击“Virtual disks directory”框后面的“Browse”按钮，在弹出的“Select Directory”对话框中选择我们在前面建立的用以存放虚拟磁盘映象文件的文件夹D:\VLD,在“IP Settings”的列表中，选中“198.168.0.1”,其它选项可以按默认值设置，完成后如图所示。

图 配置 BXP IO 服务

最后，单击“OK”按钮，完成配置 BXP IO 服务的配置。

5．配置BXP LOGIN服务

在服务器上，单击“开始”菜单→选择“程序”→ Venturcom BXP→ BXP Login Service Preferences，出现“Login Service Preferences” 对话框，检查数据库路径是否正确定(默认情况下在C:\ Program 文件\Venturcom\BXP\ VLD.MDB),单击“Browse”按钮可以选择一个不同的数据库。在“IP Settings”列表中绑定“198.168.0.1”，其它的选项可以按默认值进行设置，完成后如图所示。

图16 配置登录服务

单击“OK”按钮，完成登录服务的配置。

如使用BXP3.0自带DHCP,则需使用“开始”—>程序-->bxp的Bxp Configuration Wizard进行设置，配置完毕后在控制面板中的服务里启动DHCPdNT 服务默认租约是120天，最大也是120天，举例如下：

subnet 10.0.0.0 子网 netmask 255.0.0.0 0 子网掩码

option routers 10.0.0.2 网关 range 10.0.0.20 IP分配范围

range 10.0.0.120

4.2 启动BXP相关的服务

打开服务器“控制面板”，双击“管理工具”图标，打开管理工具窗口，双击“服务”图标，出现“服务”对话框，按以下顺序启动各项服务并将它们设置为自动运行。

? 3Com BOOTP 或 3Com PXE

? BXP TFTP Service

? BXP Adaptive Boot Server (此服务无需配置)

? BXP IO Service

? BXP Login Service

? BXP Write Cache I/O Server (此服务无需配置)

服务启动并设置完毕后如图所示。

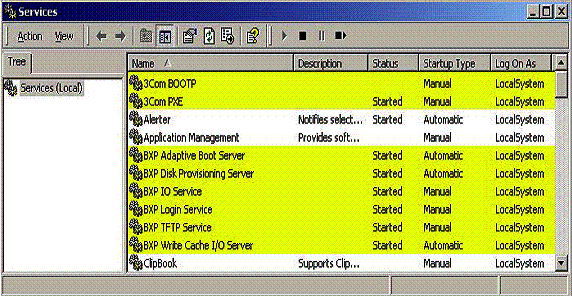

图 启动相关服务

4.3 配置DHCP服务

如果使用Windows 2000 系统的自带的DHCP，那么配置DHCP服务的方法与PXE无盘Windows 98完全相同，详细情况请参见本丛书基础篇的第7章相关内容。若服务器采用Windows 2000 Workstion 或Windows XP等不带DHCP的操作系统，则可以设置BXP的DHCP，以完成PXE的启动过程。

5 配置BXP管理程序

5.1 管理程序概述

BXP 管理程序有管理IO服务器、工作站帐号、虚拟磁盘和配置启动文件路径等功能。使用管理程序对数据的修改都被储存在BXP数据库中(VLD.MDB)。

单击“开始”菜单→程序→ Venturcom BXP→BXP Administrator就可以打开BXP管理程序，当BXP的各项服务器都启动时，其界面如图所示。

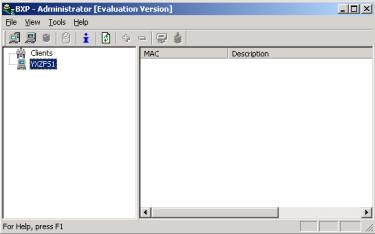

图18 BXP管理程序的界面

由于还没有建立工作站帐号、虚拟磁盘，及没有添加IO服务器，所以在列表中只有一个登录服务器的图标，在后继章节设置完成后，就会出现在列表中。

5.2 管理程序的使用

1． 1． 配置自引导文件

单击“开始”菜单→程序→ Venturcom BXP→BXP Administrator就可以打开BXP管理程序。单击“Tools”菜单，选择“Configure Bootstrap”命令，在“Path”框中，输入引导文件及其路径，也可以单击“Browse”按钮，在“打开”窗口中找到此文件，默认情况下引导文件为：C:\ Program Files\Venturcom\BXP\ TFTPBoot\VLDBMI13.BIN。其它选项均按默认值设置。完成后如图19所示。

图19 配置引导

单击“OK”按钮完成设置。

2． 2． 注册IO服务器

在安装BXP服务器时，IO服务组件已自动安装，本机的IO服务器，必须在数据库中注册登记后才能正常的使用。

注意：

本实例的中只使用一台服务器，包括IO服务在内的所有组件都安装在同一台服务器,当使用多台IO服务器时，也将外部的IO服务器加入数据库。

具体注册方法如下：

单击“开始”菜单→程序→ Venturcom BXP→BXP Administrator打开BXP管理程序。从“File”菜单中，单击“New”→“Server”，出现“New IO Server”对话框。在“Name”框中，输入IO服务器的机器名，然后单击“Resolve”按钮，此时与此服务器绑定IP 地址便会在“IP Address”框中显示出来，若服务器有多个IP地址，则需手动输入服务器的IP地址。

注意：

不要改变端口（port）中的数值。 因为BXP内置程序将使用这个端口。

在“Descriptio”框中，输入入此IO服务器的描述信息，例如：I/O服务器，完成后如图20所示。

图20 注册IO服务器

最后点击“OK”按钮。IO 服务器和登录服务器图标就会在BXP管理界面中出现。 如果BXP服务处于已启动状态，则出现由于绿色的荧屏，如果服务处于停止状态，则图标以黑色的荧屏出现。

3． 3． 建立虚拟磁盘

创造一个虚拟磁盘前，应确定BXP IO服务已启动，具体建立过程如下：

单击“开始”菜单→程序→ Venturcom BXP→BXP Administrator打开BXP管理程序。将管理程序的面板模式改变为“Server”→“Disks”。 操作为：单击“View”菜单，选择“Server”→“Disks”。如图21所示。

图21 改变面板显示模式

选中IO服务器图标，本例为yxzfs1，从“File”菜单中，选择“New”命令，然后单击击“disk”，出现“Add Virtual Disk”对话框，选中“New Disk”选项，在“Virtual disk size in……”框中输入虚拟磁盘的大小，如果在IO服务器上的虚拟磁盘目录为NTFS，最大的磁盘大小是8024MB，其它的方式则最大的虚拟磁盘大小如果 4095MB（以上数据均为正式版，测试版最大容量为2006MB）。

注意：

虚拟磁盘的大小在生成之后是不能改变的。因此要确定分配空间足以满足客户需要。

在“Disk name”框中输入虚拟磁盘的名字，它可以支持长文件名字，在“Description”框中，输入虚拟磁盘的描述，描述最多允许50个字符，若输入汉字描述则最多为25个汉字，设置信息输入后，如图22所示。

图22 建立虚拟磁盘

单击“OK”按钮，完成设置，系统开始建立虚拟磁盘，系统可能要花费几分钟时间产生虚拟磁盘文件，并出现如图23所示界面，提示生成虚拟磁盘的进程。

图23 系统提示

4． 4． 格式化虚拟磁盘

单击“开始”菜单→程序→ Venturcom BXP→BXP Administrator打开BXP管理程序。. 单击“View”菜单，选择“Server”→“Disks”，选择需格式化的虚拟磁盘，本例为win XP。 从“Tools”菜单下，选择“Map Virtual Disk”命令，此时可以看到虚拟磁盘的颜色加亮，这个操作的目的是将指定的虚拟磁盘文件在服务器端产生一个虚拟盘符，操作人员可以对这个虚拟的盘格式化，添加、删除及修改其中文件。

警告：

正在使用中的的虚拟磁盘，不要映射一个虚拟的磁盘。这样作，很可能引起虚拟磁盘映象的损坏。

当作完以下映射操作后，打开“我的电脑”就可以看到虚拟磁盘的盘符了，本例为H盘，如图24所示。

图24 虚拟磁盘盘符

按常方法对虚拟磁盘进行格式化，完成后需将映射取消工作站才能使用，返回BXP 管理程序界面，选中刚才作映射的虚拟磁盘，然后从“Tools”菜单下，再次单击“Map Virtual Disk”，使前面的选中钩去除，从而取消虚拟盘的映射。

5． 5． 建立工作站帐号

建立工作站帐号的方法有以下两种：

? 在工作站端自动添加（注意此方式只有在配置BXP登录服务期间，已将“Add new clients to data”选项选中时才有效，如图25所示）

图25 允许在客户机上添加帐号

? 使用BXP管理程序手动的添加

自动生成工作站帐户的操作：

启动无盘工作站，修改BIOS设置及网卡相关设置，使用网络远程引导优先。重新启动工作站。工作站将会从服务器到获得IP地址，接着从服务器引导系统，最后系统提示输入工作站帐号名及相关描述，此时可以在工作站的荧屏看到与下列相似的信息：

Venturcom BXP bootstrap v2.0 build 23 Copyright (c) 2002 Venturcom, Inc. All rights reserved. UNDI IRQ：000B Bootstrap loaded at 8AC0:0000 Size 3BFE Connectiong to the BXP services.Please wait… Venturcom BXP could not find an entry for this client PC in its database. This may be because it is a new PC. You can enter the information below for this client PC and it will be added to the BXP database, or you can press the ESC key and the MAC address will be used as the client name and description. You can edit this client information later using the BXP Administrator. Client Name: Description:

输入一个工作站的帐号例如：X01，然后按回车，再输入相关的描述信息，例如“First ws”，按回车确定。系统提示“No virtual disk assgned”（没有分配虚拟磁盘）。此时如你已经建立了虚拟磁盘，会让你选择从硬盘启动还是从虚拟磁盘启动，我们选择从硬盘启动。

此时服务器， 打开BXP管理程序，若如果管理程序已经是打开的，可以按F5进行刷新，在管理程序窗口，将管理界面设置为“Server→Client→Disk”方式，如图26所示，就可以在Clients分支中看到刚才添加进来的工作站帐号X01，如图27所示。

图26 “Server→Client→Disk”方式

图27 新增的工作站帐号

由于工作站X01还没有分配到虚拟磁盘，所以它目前处于Clinets分支，若它分配了虚拟磁盘后将出现在提供给它虚拟磁盘的IO服务器图标下。

为上传工作站系统，并在有盘工作站中产生虚拟磁盘的映射，在此要将第一个工作站（带母盘的工作站）设置为硬盘优先，可以在图27所示界面中，右击X01工作站图标，在弹出的快捷菜单中，选择“Properties”命令，出现“Client Properties”对话框，单击“Disks”标签，在“Boot order”下拉列表中，选择“Hard Disk First”即硬盘优先，如图28所示。

图28 设置工作站的启动顺序

单击“确定”按钮，完成设置。当系统上传后，可将此选项设置为“Virtual Disk First”即虚拟盘优先。

使用BXP管理程序手动的添加

单击“开始”菜单→程序→ Venturcom BXP→BXP Administrator打开BXP管理程序。从“File”菜单中，选择“New”,再单击“Client”后出现“New Client”对话框。在Name框中输入要建立的工作站帐号名，例如X02，在MAC框中输入工作站网卡的MAC地址，例如00e04c232201,在Descriptio框中输入相关的描述信息，也可以不输入描述信息，完成后如图29所示。

图29 手动添加工作站

注意不要改变Port的值，完成后，单击“确定”按钮。

6． 6． 为工作站分配虚拟磁盘

打开BXP管理程序，在“View”菜单中，将管理界面设置为“Server→Client→Disk”方式。展开“Clients”分支，右击需要虚拟磁盘的用户，例如X01，在弹出的快捷菜单中，选择“Properties”命令，出现“Client Properties”对话框，单击“Disks”标签，单击“Change”按钮，出现“Select Virtual Disk”对话框，在“All disks”列表中，展开IO服务分支，本例为yxzfs1,此进可以看到此服务器中的虚拟磁盘，本例为Win XP,单击此虚拟磁盘图标，然后单击“Add”按钮，将它加入到右边的“Attached disks”列表中，如图30所示。

图30 分配虚拟磁盘

单击“OK”按钮，返回“Clent Properties”设置界面，此时在IO Server列表可以看到刚才添加过来的虚拟磁盘。单击“确定”按钮，返回BXP管理程序界面。此时可以看到，工作站X01的图标已转移到yxzfs1的IO服务器分支上了，如图31所示。

图31 分配虚拟磁盘后的工作站

6 BXP客户的安装及设置

在一个工作站上安装硬盘及光驱，将Windows XP安装并设置好，另外，在安装BXP客户端程序之前，需确定以下工作是否完成：

? BXP IO服务器已启动，且已在BXP数据库注册登记

? BXP 登录服务器已启动

? 虚拟磁盘已经建立，且已分配给工作站

? 工作站帐号已经添加

? DHCP服务已正常启动

? 在服务器上设置的工作站为硬盘优先

总而言之，就是已安装前面几节的内容配置好的服务器的各组件，且相关的服务均已正常启动。

6.1 安装BXP客户端程序

在有盘Windows XP工作站中，将网卡插上PXE启动芯片，在启动时按Shift+F10进入，网卡设置界面，将启动顺序设置为INT19，即网络引导优先，注意此时的硬盘是处于开放状态的，也就是说，在服务器上已指该工作站为本机硬盘优先启动，而在工作站端则以网络优先，这样作的目的在于启动时能从服务器上获得相关BXP信息，从硬盘引导后，在安装BXP客户程序后，可以产生虚拟的磁盘，可以正确的设置启动顺序是能否产生虚拟磁盘关键，以下详细介绍客户端程序的安装过程。

启动有盘Windows XP后，在“我的电脑”中双击BXP 3.0的安装文件，文件自动解压缩，接着出现一个“Welcome”欢迎对话框，单击“Install” 按钮，开始安装BXP。

再次出现一个“Welcome”欢迎对话框，并说明版权申明，如图32所示。

图32 欢迎对话框

单击“Next”按钮，出现“Software License Agreement”授权协议对话框，单击“Yes”表示同意协议并继续安装。

出现“User Information”用户信息对话框，在“NAME”框中输入用户名，在“Company”框中输入公司名，完成后单击“Next”按钮，后面几个步骤可以按默认值设置。

当安装到“Setup Type”安装类型时，选择第三项，即“客户”端程序，如图33所示。

图33 安装类型选择

单击“Next”按钮，出现“Warning”警告框，系统提示一些需注意的事项，阅读完并确定没有问题时，单击“Yes”按钮，后面几个步骤可以按默认值来设定。

当安装到系统提示“Please wait while BXP is configuring your system ……”时，如图34所示，将BXP的安装界面最小化。

图34 系统提示

在桌面上可以看到如图35所示的“硬件安装”对话框，系统提示没有通过Windows 微标测试，是否要继续安装。

图35 系统提示

单击“仍然继续”按钮。又出现类似的提示，再次单击“仍然继续”按钮，后面系统还会找到几个类似设置，均选择“仍然继续”即可。

出现“找到新的硬件向导”，选择“自动安装软件”，如图36所示。

图36 找到新硬件向导

单击“下一步”按钮，出现“硬件安装”警告框，单击“仍然继续”，系统提示完成找到硬件向导，如图37所示。

图37 完成硬件向导

系统在任务栏出现短暂的提示后，出现“Setup Complete”界面，系统要求重新启动计算机，如图38所示。

图38 安装完成

选择“Yes,Iwant to restart my computer now”后，单击“Finish”按钮，完成客户端的安装。

6.2 生成虚拟磁盘映象文件

1．上传系统至服务器虚拟磁盘文件

安装完BXP的客户端程序重新启动有盘工作站后，打开“我的电脑”，可以看到除了本身硬盘C盘外，多了一个本地磁盘D盘，如图39所示。注意第一次启动时，进入“我的电脑”后，要等几分钟后，才看得到此虚拟硬盘。

图39 工作站生成的虚拟硬盘

单击“开始”菜单→“Venturcom BXP”→“Image Builder”，出现“BXP Client Image Bulder”界面，在“Destination”框中，输入虚拟磁盘的盘符，本例中为D:\，设置完成后，如图40所示。

图40 上传程序界面

单击“Build”按钮，出现“Confirm Build”的确定信息，如图41所示。

图41 确定提示

单击“是”按钮，出现“Bulding Image ……”信息，如图42所示。

图42 上传系统

经过一段时间的上传，出现“BXP Client Image Builder”对话框，提示硬盘的映象已经建立，如图43所示。

单击“确定”按钮，结束上传工作。之后便可以将工作站的硬盘取下，准备无备启动了。

2．配置工作站磁盘属性

当有盘Windows XP上传到服务器的指定映象文件后，在配置工作站磁盘属情中，设置虚拟磁盘引导优先，具体设置如下：

单击“开始”菜单→程序→ Venturcom BXP→BXP Administrator打开BXP管理程序。右击X01工作站图标，在弹出的快捷菜单中，选择“Properties”命令，出现“Client Properties”对话框，单击“Disks”标签，在“Boot order”下拉列表中，选择“Hard Disk First”即虚拟磁盘优先，如图44所示。

图44 设置工作站的启动顺序

单击“确定”按钮，完成设置。

3．配置虚拟磁盘映象属性

在本文第1.4节中，我们已介绍“工作站/虚拟磁盘”的五种使用模式，在本节中将具体介绍这些模式的设置。

从“开始”菜单中，选择“Venturcom BXP”，然后单击“BXP Administrator”，出现“右击映像文件”选择Properties设置界面，如图45所示。

单击“OK”按钮，完成使用模式的设置。

4．配置虚拟磁盘的多点传输

使用多点广播传输来配置一个虚拟磁盘的设置是一个可选的设置项，可以使用多个工作站在启动时同时使用一个多点广播 (IGMP) 记录。这样，在多个工作站启动时可以减少网络带宽，加快启动速度，多点广播传输只是在工作站引导期间使用。在这时间之后BXP系统将恢复到正常的非多点广播传输方式。具体设置如下：

单击“OK”按钮。退出“BXP Configusr”界面。

5．引导无盘工作站

经过上述设置后，工作站便可以从网络中的虚拟磁盘中启动无盘工作站了。

注意：当使用虚拟磁盘引导系统进入Windows XP后, 虚拟磁盘的盘符为C盘，如果此时接有一个实际的硬盘，它的盘符将为D,若还安装有光驱，则光驱的符为E阅读全文 | 回复(0) | 引用通告 | 编辑 ]
